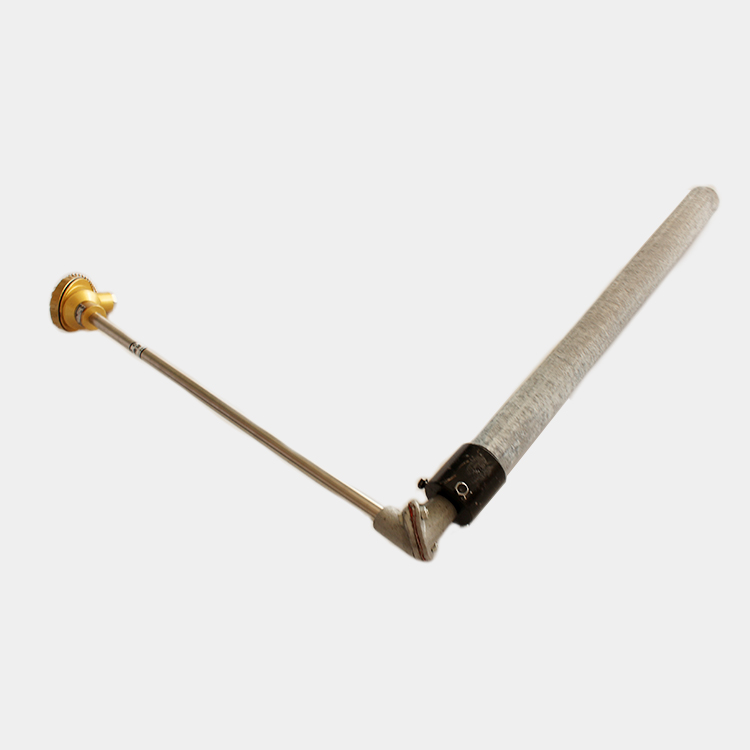

高溫耐腐K型熱電偶L530氮化硅

在線訂購

產品詳情

一、概述

對于溫度較高的酸堿強腐蝕的測量場合，可選用氮化硅材質的保護套管，其測量溫度可達1100℃，因其材質的特殊性，故一般只提供兩節式套管的產品形式。與兩節式熱電偶/熱電阻和雙金屬溫度計配套使用，保護熱電偶/熱電阻和雙金屬溫度計正常工作。且可用于高壓高流速場合。應用的設備：陶瓷工業設備、化工冶煉設備、冶煉玻璃設備；配套產品有：溫度隔離器、溫度接觸器、電子計算機、熱電偶補償導線、溫度數顯儀、溫度記錄儀、溫度變送器。

二、產品標準

1、產品執行標準IEC584、IEC751、JB/T5518-1991、JB/T9238、JB/T8622、JB/T8623

2、用途：高溫防腐場所

3、感溫原件：鉑銠熱電偶鎳鉻鎳硅熱電偶

4、接線盒形式：防噴式

5、安裝形式：固定法蘭

6、套管材質：氮化硅熱電偶具有優良抗氧化性，耐腐蝕性，機械性能好，適用于高溫場所

7、長度范圍有： 300*150、350*200、650*500、750*600、1000*850、400*250、450*300、500*350、550*400、600*450。

8、套管直徑：Φ30-50

9、電氣出口：M20*1.5，NPT¹/₂

10、響應時間：≤80S

11、防護等級：IP65

12、溫度范圍：0～1600℃

13、精度等級有:Ⅱ

14、公稱壓力：一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料、直徑、壁厚有關，且與其結構形式、安裝方法及被測介質的流速、種類有關。

15、水壓實驗：對保護管的耐壓和泄露檢查有要求時，須對保護管進行試驗。試驗壓力為保護管耐壓等級的 15 倍。X射線探傷試驗：對保護管的壁厚，偏心距等項目檢查有要求時，須按用戶要求進行檢查。

三、型號及規格

型號	分度號	測量范圍	保護管材料	熱響應時間	規格
型號	分度號	測量范圍	保護管材料	熱響應時間	D	L*1mm
WRN2F-530G	K	0～1600	氮化硅	＜180S	Φ30 Φ40 Φ50	300150 350200 400250 450300 500350 550400 600450 650500 750600 1000850
WRP2F-530G	S	0～1600	氮化硅	＜180S	Φ30 Φ40 Φ50	300150 350200 400250 450300 500350 550400 600450 650500 750600 1000850

四、保護管材質及選用

材質	代碼	一般操作溫度	最大溫度	特點
半透明石英	QT	1000 ℃	1100 ℃	99.99 ％石英一端封閉，抗熱沖擊性強，但易碎。抗堿性弱抗酸性強。在氫氣和還原性氣體中氣密性弱。很強的熱傳導性。
透明石英	QT	1000 ℃	1100 ℃	99.99 ％石英一端封閉，抗熱沖擊性強，但易碎。抗堿性弱抗酸性強。在氫氣和還原性氣體中氣密性弱。很強的熱傳導性。
陶瓷	PT2	1400 ℃	1500 ℃	高鋁陶瓷。耐熱沖擊性好。適用在燃煤、燃油和電氣爐中。
陶瓷	PT1	1500 ℃	1600 ℃	60 ％鋁 -40 ％硅燒結鋁。抗熱沖擊性比 PT2 稍低。適用于加熱爐和熱交換器中。密閉。
剛玉	PT0	1600 ℃	1800 ℃	99.7 ％鋁。比 PT1 具有更優良的化學穩定性。適用于熔融鋼、爐渣、熔融玻璃中。密閉。
金屬陶瓷（鉻 - 氧化鋁）	LT1	1300 ℃	1400 ℃	77 ％鋁 -23 ％鉻良好的抗熱和抗磨損性能。適用于銅水和其它不含鐵的金屬的溫度測量。
金屬陶瓷（ Cermotherm ）	2040	1600 ℃	2200 ℃	60 ％鉬 -40 ％二氧化鋯。在熔融金屬中，熱傳導性好，抗熱沖擊性和抗腐蝕性強。適合連續應用在鋼水中，但不適用在高溫氧化性氣氛中。
再結晶碳化硅	Y1	1650 ℃	---	99 ％碳化硅。耐酸堿性強。適用于 1500 ℃ 以下的中性氣氛中。另也適用于熔融鋅、鋁、石墨、銅等中。多孔滲水。
自結合碳化硅	Y2	1650 ℃	230 ℃ 0	99 ％碳化硅。高溫下抗熱沖擊性、腐蝕性、磨損性能優越。適用于氧化和還原性氣氛中。
硅結合碳化硅	Y3	1500 ℃	1700 ℃	89 ％碳化硅 +8.5 ％二氧化硅 +0.7 ％氧化鋁 +0.7 ％三氧化二鐵。熱傳導性好。測量精確性比氧化型得更高。耐熱沖擊性好。多孔滲水。
氮結合碳化硅	Y4	1550 ℃	1750 ℃	78 ％碳化硅 +3 ％二氧化硅 +18 ％氮化硅。優點和 Y3 很相似。但含有 Si3N4. 最適用于熔融鋁。
氧化鋯	ZR 1706	1900 ℃	2400 ℃	100 ％二氧化鋯。對熔融金屬的氣密性和化學穩定性更好。適用于 1900 ℃ 以下熔融的特種金屬、爐渣和玻璃。
