首頁>>產品展示>>熱電偶>>K型熱電偶
一、概述
常和顯示儀表、記錄儀表、電子計算機等配套使用。無固定裝置熱電偶裝配熱電偶無螺紋及法蘭，直接插入物體測量溫度。
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
二、產品標準
1、執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
2、常溫絕緣電阻
熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻>1000Ω.m。
3、測量范圍及允差
型號 | 分度號 | 允 差 等 級 | |||
I | II | ||||
允差值 | 測溫范圍°C | 允差值 | 測溫范圍°C | ||
WRN | K | ±1.5°C | -40～+375 | ±2.5 °C | -40～+333 |
±0.004ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
WRM | N | ±1.5°C | -40～+375 | ±2.5°C | -40～+333 |
±0.004 ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
WRE | E | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
±0.004 ltl | 375～800 | ±0.004 ltl | 333～900 | ||
WRF | J | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
±0.004 ltl | 375～750 | ±0.004 ltl | 333～750 | ||
WRC | T | ±1.5°C | -40～+125 | ±1°C | -40～+133 |
±0.004 ltl | 125～350 | ±0.0075 ltl | 133～350 | ||
三、選型一覽表

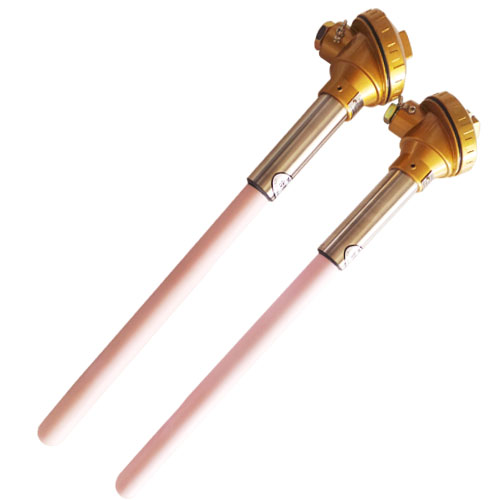

1、帶陶瓷保護管
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材料 | 規格 | |
d | L×1 | |||||
WRM-122 WRM2-122 | N | 0-1200 | ＜240S | 高鋁質 | ￠16 | 300*150 300*200 400*250 400*300 500*350 550*400 650*500 900*750 1150*1000 1650*1500 2150*2000 |
WRN-122 WRN2-122 | K | |||||
WRM-123 WRM2-123 | N | ￠20 | ||||
WRN-123 WRN2-123 | K | |||||
WRM-132 WRM2-132 | N | ￠16 | ||||
WRN-132 WRN2-132 | K | |||||
WRM-133 WRM2-133 | N | ￠20 | ||||
WRN-133 WRN2-133 | K | |||||
注：1、型號12系列為防噴式，防護等級IP65，型號13系列為防水式，防護等級IP55
2、保護管其余材質根據協議訂貨
2、防噴式
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材料 | 規格 | |
d | L | |||||
WRM-120 WRM2-120 | N | 0-800 | ＜90S | 1Cr18Ni9Ti | ￠16 |
150 200 250 300 350 400 500 750 1000 1500 2000 2150 |
0-1000 | 0Cr25Ni20 | |||||
WRM-120G WRM2-120G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRN-120 WRN2-120 | K | 0-800 | ＜90S | 1Cr18Ni9Ti | ||
0-1000 | 0Cr25Ni20 | |||||
WRN-120G WRN2-120G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRE-120 WRE2-120 | E | 0-700 | ＜90S | 1Cr18Ni9Ti | ||
WRE-120G WRE2-120G | ＜24S | |||||
WRC-120 WRC2-120 | T | 0-350 | ＜90S | 1Cr18Ni9Ti | ||
WRC-120G WRC2-120G | ＜24S | |||||
WRF-120 WRF2-120 | J | 0-600 | ＜90S | 1Cr18Ni9Ti | ||
WRF-120G WRF2-120G | ＜24S | |||||
WRM-121 WRM2-121 | N | 0-800 | ＜20S | 1Cr18Ni9Ti | ￠20 | |
0-1000 | 0Cr25Ni20 | |||||
WRM-121G WRM2-121G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRN-121 WRN2-121 | K | 0-800 | ＜120S | 1Cr18Ni9Ti | ||
0-1000 | 0Cr25Ni20 | |||||
WRN-121G WRN2-121G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRE-121 WRE2-121 | E | 0-700 | ＜120S | 1Cr18Ni9Ti | ||
WRE-121G WRE2-121G | ＜24S | |||||
WRC-121 WRC2-121 | T | 0-350 | ＜120S | 1Cr18Ni9Ti | ||
WRC-121G WRC2-121G | ＜24S | |||||
WRF-121 WRF2-121 | J | 0-600 | ＜120S | 1Cr18Ni9Ti | ||
WRF-121G WRF2-121G | ＜24S | |||||
3、防水式
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材料 | 規格 | |
d | L | |||||
WRM-130 WRM2-130 | N | 0-800 | ＜90S | 1Cr18Ni9Ti | ￠16 |
150 200 250 300 350 400 500 750 1000 1500 2000 2150 |
0-1000 | 0Cr25Ni20 | |||||
WRM-130G WRM2-130G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRN-130 WRN2-130 | K | 0-800 | ＜90S | 1Cr18Ni9Ti | ||
0-1000 | 0Cr25Ni20 | |||||
WRN-130G WRN2-130G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRE-130 WRE2-130 | E | 0-700 | ＜90S | 1Cr18Ni9Ti | ||
WRE-130G WRE2-130G | ＜24S | |||||
WRC-130 WRC2-130 | T | 0-350 | ＜90S | 1Cr18Ni9Ti | ||
WRC-130G | ＜24S | |||||
WRF-130 WRF2-130 | J | 0-600 | ＜90S | 1Cr18Ni9Ti | ||
WRF-130G WRF2-130G | ＜24S | |||||
WRM-131 WRM2-131 | N | 0-800 | ＜20S | 1Cr18Ni9Ti | ￠20 | |
0-1000 | 0Cr25Ni20 | |||||
WRM-131G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRN-131 WRN2-131 | K | 0-800 | ＜120S | 1Cr18Ni9Ti | ||
0-1000 | 0Cr25Ni20 | |||||
WRN-131G WRN2-131G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRE-131 WRE2-131 | E | 0-700 | ＜120S | 1Cr18Ni9Ti | ||
WRE-131G WRE2-131G | ＜24S | |||||
WRC-131 WRC2-131 | T | 0-350 | ＜120S | 1Cr18Ni9Ti | ||
WRC-131G WRC2-131G | ＜24S | |||||
WRF-131 WRF2-131 | J | 0-600 | ＜120S | 1Cr18Ni9Ti | ||
WRF-131G WRF2-131G | ＜24S | |||||
四、產品特點
1、裝配簡單，更換方便。
2、壓簧式感溫元件，抗震性能好。
3、測量范圍大。
4、機械強度高，耐壓性能好。
訂貨需知：
1、注明熱電偶型號、分度號、使用溫度范圍。
2、熱電偶點數、熱電偶保護管材質、直徑、長度等。（保護管總長L=l 150，特殊插入深度及其保護管材質可按協議定貨）
3、有緊固件、法蘭裝置的，需要提供先關尺寸。
