產品編號：WRN

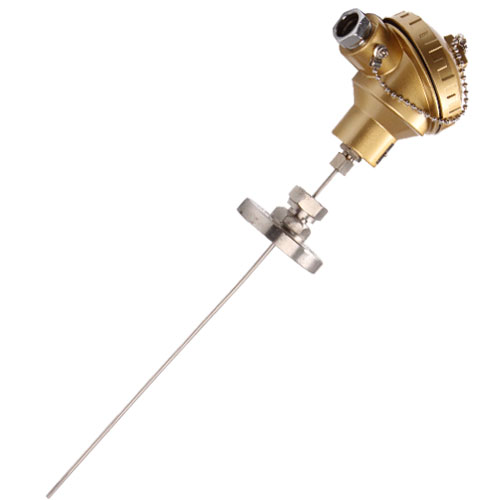

產品名稱：鎧裝熱電偶
規 格：6*450*300 DN25
產品備注：定制產品合同另外說明。
產品類別：熱電偶
一、概述
WRNK-331鎧裝熱電偶（防水式鎧裝 鎳鉻-鎳硅熱電偶）通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0-1100℃范圍內的液體、蒸汽和氣體等介質以及固體表面的溫度。
二、產品標準
IEC584
GB／T16839-1997
三、規格及型號
型號 | 分度號 | 測溫范圍℃ | 保護管材質 | 安裝固定裝置 |
WRPK-231 | S | 0~1300 | GH3039 | 無固定裝置 |
WRMK-231 | N | 0~1100 | GH3039 | |
0~800 | 1Cr18Ni9Ti | |||
WRNK-231 | K | 0~1100 | GH3030 | |
0~800 | 1Cr18Ni9Ti | |||
WREK-231 | E | 0~600 | 1Cr18Ni9Ti | |
WRCK-231 | T | 0~350 | 1Cr18Ni9Ti | |
WRFK-231 | J | 0~500 | 1Cr18Ni9Ti |

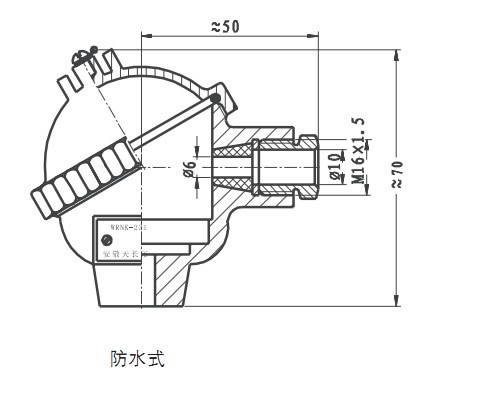

四、產品圖紙
五、產品特點
1、 熱響影時間少，減小動態誤差
2、 可彎曲安裝使用
3、 測量范圍廣
4、 機械強度高，耐壓性能好
六、工作原理
鎧裝熱電偶的電極是由兩根不同導體的金屬材料組成，當測量端與參比端在溫差時，就會產生熱電勢，這種電勢就叫輸出的毫伏信號（mV），工作儀表就會利用這一原理進行轉換處理這種熱電勢，使其能夠顯示出所對應的溫度值。
七、產品的常溫絕緣電阻
鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ。
訂貨需知：
1. 注明熱電偶型號、分度號、使用溫度范圍。
2. 熱電偶點數、熱電偶保護管材質、直徑、長度等。
3. 有緊固件、法蘭裝置的，需要提供先關尺寸。
