產品編號：WRNK

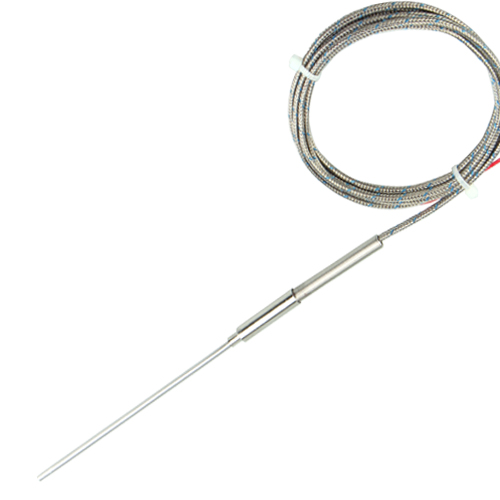

產品名稱：鎧裝熱電偶
規 格：5*500mm
產品備注：定制產品合同另外說明。
產品類別：熱電偶
一、概述
微細鎧裝熱電偶適用于狹小且須彎曲場所的溫度測量與控制。是化工、化纖、制藥等行業不可缺少的測量溫度裝置。 鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
二、產品標準
精度等級 ：I 級或 II 級
公稱直徑 ：Φ0.5mm Φ1.0mm Φ1.5mm等
彎曲半徑 ：R ≥ 5D
公稱壓力 ：常壓
熱響應時間：＜3S
保護管材料：1Cr18Ni9Ti,316L,25CR20Ni,GH3039等
三、型號及規格
型 號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材料 | 規 格 |
WRNK-191S | K | 0-600 | ＜3S | 1Cr18Ni9Ti | 100x800 200x800 300x800 550x800 750x800 |
WREK-191S | E | 0-400 |
鎧裝熱電偶WRNK191通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
四、特點：
熱響應時間少，減小動態誤差；
可彎曲安裝使用；
測量范圍大；
機械強度高，耐壓性能好；
五、測量范圍及允差：
型號 | 分度號 | 允差等級 | |||
I | II | ||||
允差值 | 測溫范圍°C | 允差值 | 測溫范圍°C | ||
WRNK | K | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
WRMK | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
WREK | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
±0.004ltl | 375~800 | ±0.004ltl | 333~900 | ||
WRFK | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
±0.004ltl | 375~750 | ±0.004ltl | 333~750 | ||
WRCK | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
±0.004ltl | 125~350 | ±0.0075ltl | 133~1000 | ||
WRPK | S | ±1°C | 0~+1100 | ±2.5°C | 0~600 |
±[0.003(t-1100)] | 1100~1600 | ±0.0025ltl | 600~1600 | ||
六、常溫絕緣電阻：
鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ；

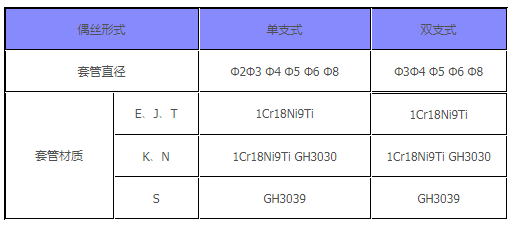

七、偶絲直徑及材料：
訂貨需知：
1. 注明熱電偶型號、分度號、使用溫度范圍。
2. 熱電偶點數、熱電偶保護管材質、直徑、長度等。
3. 有緊固件、法蘭裝置的，需要提供先關尺寸。
