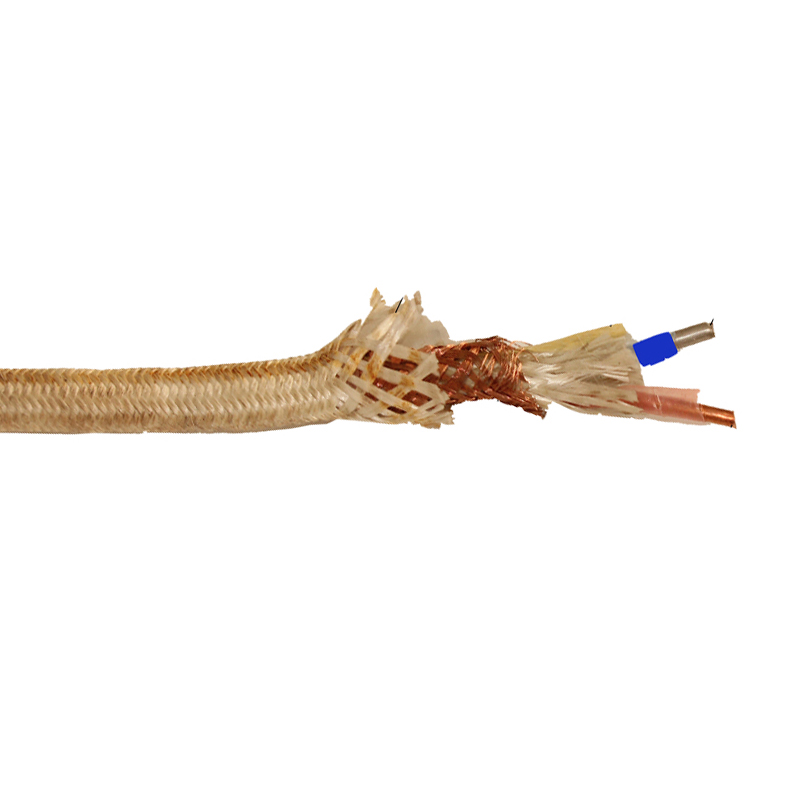

KC-HF4P
產品編號：KC-HF4P
產品名稱：耐高溫帶屏蔽補償導線
規 格：2*0.5/2*0.75/2*1.0/2*1.5/2*2.5mm2
產品備注：定制產品合同另外說明
產品類別：補償導線
上海藍雙電氣有限公司
主營業務：高溫線，熱電偶，補償導線，加熱帶等工業用品
服務熱線：13961017316
產品編號：KC-HF4P
產品名稱：耐高溫帶屏蔽補償導線
規 格：2*0.5/2*0.75/2*1.0/2*1.5/2*2.5mm2
產品備注：定制產品合同另外說明
產品類別：補償導線
一、概述
產品具有優良的熱穩定性和機械耐靡性及電緣性能，耐高低溫，可抗酸堿、耐腐蝕。
二、產品標準
1、產品執行標準：GB/T4989-94(等效采用IEC584-3標準)
2、額定溫度：-60℃～+350℃
3、屏蔽：鍍錫銅絲、鍍銀銅絲、不銹鋼絲
4、絕緣體：鐵氟龍（氟塑料）、硅橡膠、玻璃纖維
5、導體最高工作溫度：
耐熱級：聚全氟乙丙烯(F46)200℃、可溶性聚四氟乙烯260℃、硅橡膠180℃
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃、低煙無鹵阻燃聚烯烴70℃、交聯型90℃和125℃
三、型號分度和絕緣著色
型號 | 分度號 | 配用熱電偶 | 補償導線合金絲 | 絕緣層著色 | ||
正極 | 負極 | 正極 | 負極 | |||
BC | B | 鉑銠30-鉑銠6 | 銅 | 銅 | 灰 | |
SC | S | 鉑銠10-鉑 | SPC( 銅 ) | SNC( 銅鎳0.6) | 紅 | 綠 |
RC | R | 鉑銠13-鉑 | RPC( 銅 ) | RNC( 銅鎳0.6) | 紅 | 綠 |
KCA | K | 鎳鉻-鎳硅 | KPCA( 鐵 ) | KNCA( 銅鎳 2) | 紅 | 藍 |
KCB | KPCB( 銅 ) | KNCB( 銅鎳 4) | 紅 | 藍 | ||
KX | KPX( 鎳鉻 10) | KNX( 鎳硅 3) | 紅 | 黑 | ||
NC | N | 鎳鉻硅-鎳硅 | NPC( 鐵 ) | NNC( 銅鎳 18) | 紅 | 灰 |
NX | NPX( 鎳鉻 14 硅) | NNX( 鎳硅 4) | 紅 | 灰 | ||
EX | E | 鎳硅-鎳硅 | EPX( 鎳鉻 10) | ENX( 銅鎳 45) | 紅 | 棕 |
JX | J | 鐵-銅鎳 | JPX( 鐵 ) | JNX( 銅鎳 45) | 紅 | 紫 |
TX | T | 銅-銅鎳 | TPX( 銅 ) | TNX( 銅鎳 45) | 紅 | 白 |
WC3/25 | WRe3-WRe25 | 鎢-鎢25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
WC5/26 | WRe5-WRe26 | 鎢錸5-鎢錸26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
四、使用分類及護層顏色
使用分類 | 精度等級及標志 | 護層著色 | |||
普通級 | 精密級 | 普通級 | 精密級 | ||
一般用 | G | B | A | 黑色 | 灰色 |
耐熱用 | H | B | A | 黑色 | 黃色 |
訂貨需知：
1. 交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2. 規格，型號，屏蔽，高溫，多股，外皮材料等。
3. 本公司生產熱電偶用補償電纜，供多點測溫使用。
4. 用戶如有特殊需求，可在訂貨合同中注明。
