WZP201端面熱電阻

產品編號：端面熱電阻
產品名稱：小體、軟體熱電阻
規　　格：WZCM-201 WZPM-201WZPM-201
產品備注：定制產品合同另外說明
產品類別：熱電阻

在線訂購

產品詳情

一、產品介紹

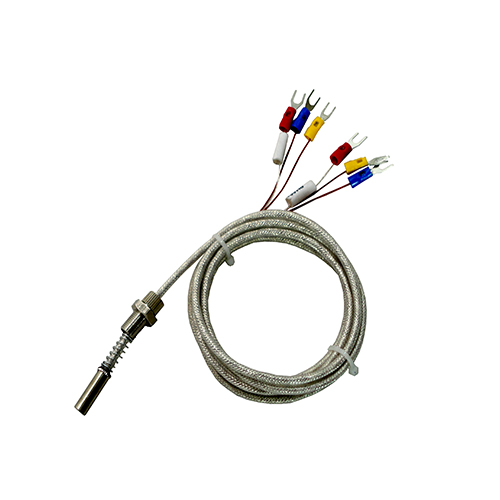

有端面銅電阻（WZCM-201)和(WZPM-201 WZPM-201B)之分。端面熱電阻元件由特殊處理的絲材（銅或鉑絲）繞制，它們緊巾在溫度計前端，與一般軸向熱電阻相比，端面熱電阻能更正確和迅速地反映被測端面的實際溫度狀況，它的制作方法很多，品種形式多樣，適合于電廠汽輪機及電機軸瓦或其它機體表面測溫。有的端面熱電阻安裝時由于它的引線與電阻元件是相連的，所以要將引線與端面熱電阻同步轉動，這樣才確保端面熱電阻在安裝中不被人為損壞，但是實際安裝過程中難免出現這種情況。由于這種情況的出現，瑞科公司加大科研力度研制成功特殊的端面熱電阻，這種端面熱電阻在安裝時只需要擰外端的螺絲就可以了，不需要引線與端面熱電阻同步轉動。

二、應用

適合于測量電廠汽輪機及電機軸瓦或其它機體表面溫度。

三、主要技術參數

精度等級：A 、B級

公稱壓力：常壓

感溫元件0℃時的電阻值（R100）和它在0℃時的電阻R0

分度號Cu50：R0=50±0.050Ω

Cu100：R0=100±0.10Ω

分度號Pt100:R0=100±0.12Ω（B級）

其中:R0為元件在0℃時的電阻值。

四、測量范圍和允差（單位：mm）

名稱	測溫范圍℃	允許偏差△t℃	分度號
端面銅電阻	-50-100	±（0.3 6.0×10-3\|t\|）	Cu50 （G）或Cu100
端面鉑電阻	-150-200	B級：±（0.30 0.005\|t\|）	Pt100

五、型號及規格

型號	分度號	結構特征	測溫范圍℃	保護管材質	熱響應時間	規格		公稱壓力	外接線引線長度L（ mm）
						直徑d（ mm	M（mm）
WZCM-201	Cu50 Cu100	固定埋入或螺紋連接	-50-100	紫銅T2-Y	＜15	Φ 6	M8x0 .75	常壓	500 1000 1500 2000 2500
WZPM-201	Pt100		-150-200		＜15	Φ 8.7	M10x1
WZPM-201B
