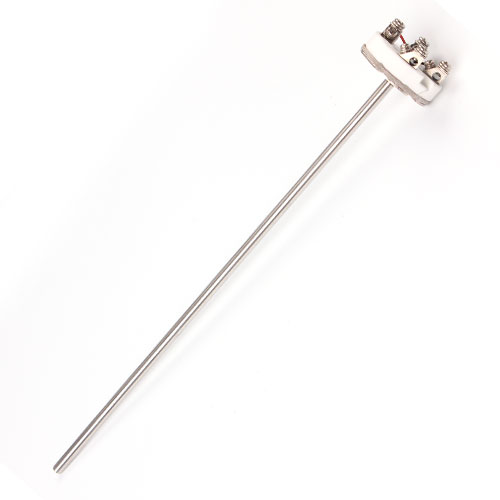

WRN,WRN-101等感溫元件
產品編號：WRN
產品名稱：感溫元件
規 格：8*600mm
產品備注：定制產品合同另外說明。
產品類別：熱電偶
上海藍雙電氣有限公司
主營業務：高溫線，熱電偶，補償導線，加熱帶等工業用品
服務熱線：13961017316
一、概述
感溫元件即沒有接線盒但有接線板，沒有外保護管，熱電偶偶絲外用磁珠絕緣或直接采用鎧裝偶絲。裝配熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0度-1300度范圍內液體、蒸汽和氣體介質以及固體表面溫度。
二、產品標準
1、執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
2、常溫絕緣電阻
熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻>1000Ω.m。
3、測量范圍及允差
型號 | 分度號 | 允 差 等 級 | |||
I | II | ||||
允差值 | 測溫范圍°C | 允差值 | 測溫范圍°C | ||
WRN | K | ±1.5°C | -40～+375 | ±2.5 °C | -40～+333 |
±0.004ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
WRM | N | ±1.5°C | -40～+375 | ±2.5°C | -40～+333 |
±0.004 ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
WRE | E | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
±0.004 ltl | 375～800 | ±0.004 ltl | 333～900 | ||
WRF | J | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
±0.004 ltl | 375～750 | ±0.004 ltl | 333～750 | ||
WRC | T | ±1.5°C | -40～+125 | ±1°C | -40～+133 |
±0.004 ltl | 125～350 | ±0.0075 ltl | 133～350 | ||

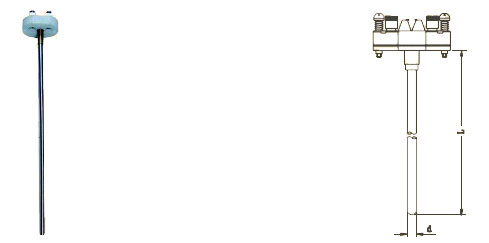

三、選型一覽表
感溫元件主要型號有：WRM-101,WRN-101,WRE-101,WRC-101,WRF-101,WRM2-101,WRN2-101,WRE2-101,WRC2-101,WRF2-101等,詳細型號及參數見下圖：
名稱 | 型號 | 分度號 | 測溫范圍℃ | 規格 | |
d | d | ||||
鎳鉻硅-鎳硅 | WRM-101 WRM2-101 | N | 0-1000 | ￠3 ￠4 ￠5 ￠6 ￠8 | 310 360 410 510 560 660 910 1160 |
鎳鉻-鎳硅 | WRN-101 WRN2-101 | K | |||
鎳鉻-銅鎳 | WRE-101 WRE2-101 | E | 0-800 | ||
銅-銅鎳 | WRC-101 WRC2-101 | T | 0-350 | ||
鐵-銅鎳 | WRF-101 WRF2-101 | J | 0-600 | ||

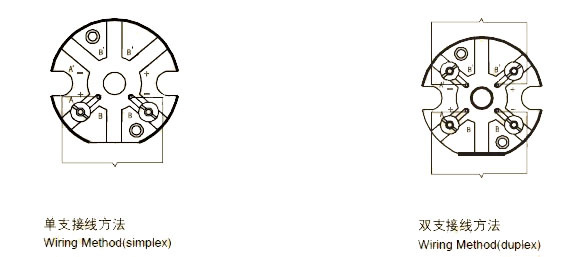

四、接線方式
五、產品特點
1、裝配簡單，更換方便。
2、壓簧式感溫元件，抗震性能好。
3、測量范圍大。
4、機械強度高，耐壓性能好。
訂貨需知：
1、注明熱電偶型號、分度號、使用溫度范圍。
2、熱電偶點數、熱電偶保護管材質、直徑、長度等。（保護管總長L=l 150，特殊插入深度及其保護管材質可按協議定貨）
3、有緊固件、法蘭裝置的，需要提供先關尺寸。
