裝配式熱電阻

產品編號：裝配式熱電阻
產品名稱：鉑電阻元件
規　　格：鉑熱電阻
產品備注：定制產品合同另外說明
產品類別：鉑熱電阻

在線訂購

產品詳情

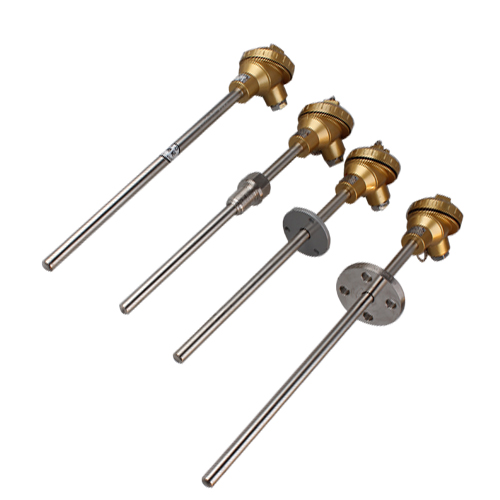

裝配式熱電阻主要以Pt100作為感溫元件，進口薄膜鉑電阻具有測量精度高、機械強度高，抗震性能好等特點。裝配式熱電阻可以測量-200～600℃范圍內的氣體、液體和蒸汽及固體表面或內部溫度。

☆ 熱電阻測溫原理

熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度。熱電阻受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測介質中有溫度梯度存在時，所測溫度是感溫元件所在范圍內介質層中的平均度。

☆ 產品特點

全國統一設計產品，接口尺寸通用，互換性好；采用裝配式結構，零件分解性好，維修方便；更換易損件成本低；規格齊全，性能穩定可靠。

☆ 絕緣電阻

裝配鉑熱電阻的常溫絕緣電阻應不小于100MΩ；裝配銅熱電阻的常溫絕緣電阻應不小于50MΩ

常溫絕緣電阻的試驗電壓為10～100V DC。

自熱影響:鉑電阻允許通過的最大電流為5mA，由此產生的溫升不大于0.3℃。

電阻的公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。熱電阻最小插入深度：應不小于其保護套管外徑的8－10倍（特殊情況除外）。

☆ 產品執行標準

IEC584 IEC1515 GB/T16839-1997 JB/T5582-91

測溫范圍及準確度

熱電阻類別	代號	分度號	測溫范圍℃	允差偏差△t℃	備注說明
鉑熱電阻	WZP	Pt100	-200～600	A級：±（0.15+0.002\|t\|）℃	代號后綴數字2表示雙芯（雙支），如WZP2、WZC2。注：\|t\|為實測溫度的絕對值
鉑熱電阻	WZP2	Pt100	-200～600	B級：±（0.30+0.005\|t\|）℃
鉑熱電阻	WZP	Pt500	-200～600	A級：±（0.15+0.002\|t\|）℃
鉑熱電阻	WZP2	Pt500	-200～600	B級：±（0.30+0.005\|t\|）℃
鉑熱電阻	WZP	Pt1000	-200～600	A級：±（0.15+0.002\|t\|）℃
鉑熱電阻	WZP2	Pt1000	-200～600	B級：±（0.30+0.005\|t\|）℃
銅熱電阻	WZC	Cu50	-50～150	±（0.30+0.006\|t\|）℃

保護管材料

鋼號	組成	常用溫度	特性
321	1Cr18Ni9Ti	-200～800℃	具有高溫耐腐蝕性，一般作耐熱鋼使用（默認為此材質）
304	00Cr18Ni10	-200～800℃	低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用
304L	0Cr18Ni9	-200～800℃	低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用
316	00Cr17Ni14Mo2	-200～750℃	低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用超低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用
316L	1Cr18Ni12Mo2Ti	-200～750℃	低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用超低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用
鈦	TB35	-200～250	在低溫下耐腐蝕，尤其是耐海水腐蝕
其它			據實際測量環境可選擇其它材料保護管，具體協商制定

常用產品型號說明
