WZPK-331鎧裝熱電阻
產品編號：WZPK-331鎧裝熱電阻
產品名稱：鎧裝熱電阻
規 格：WZK
產品備注：定制產品合同另外說明
產品類別：熱電阻
上海藍雙電氣有限公司
主營業務：高溫線，熱電偶，補償導線，加熱帶等工業用品
服務熱線：13961017316
一、產品簡介

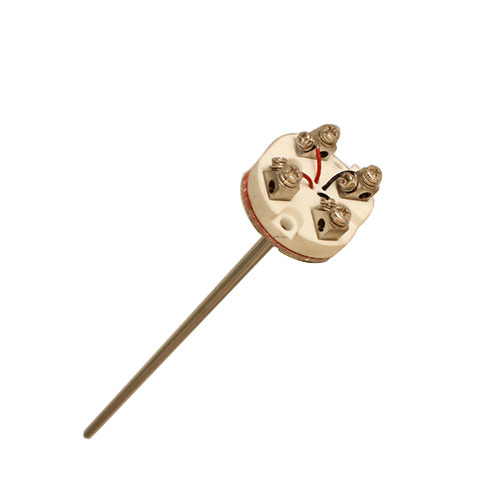

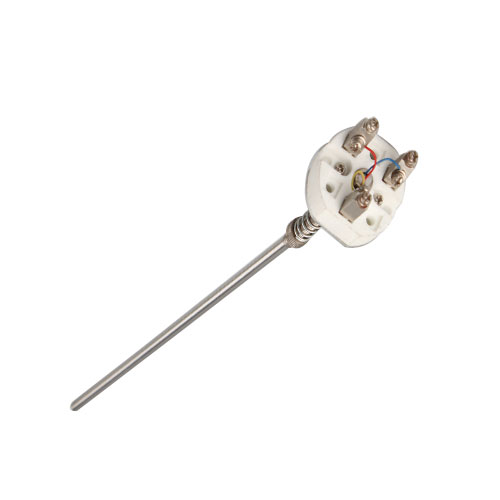

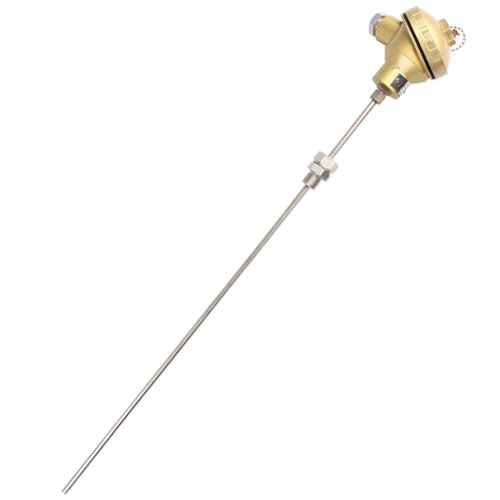

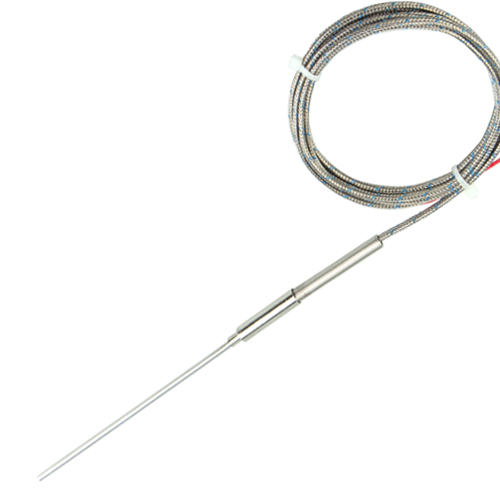

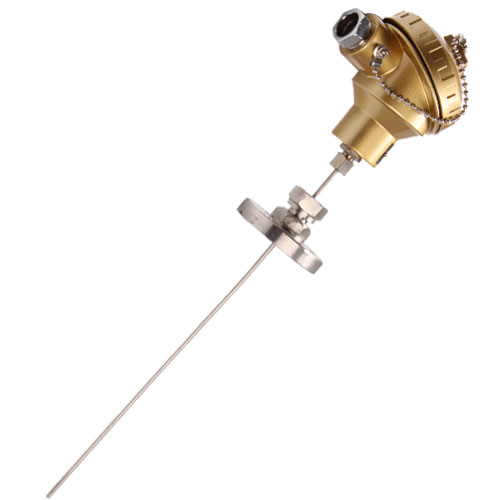

WZPK系列鎧裝鉑電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式鉑電阻無法安裝的場合。本公司生產的WZPK系列鎧裝鉑電阻采用引進鉑電阻測溫元件，因此，具有精確、靈敏、熱響應時間快、質量穩定、使用壽命長等優點。
WZPK系列鎧裝鉑電阻外保護套管采用不銹鋼，內充滿高密度氧化物資絕緣體，因此，它具有很強的抗污染性能和優良的機械強度，適合安裝在環境惡劣的場合。
鎧裝鉑電阻可用于測量－200～500℃范圍內溫度，可直接用銅導線和二次儀表相連接使用。由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器、掃描器、數據記錄儀以及電腦提供精確的溫度變化輸入信號。
二、工作原理
鎧裝鉑電阻工作原理：在溫度作用下鉑電阻絲的電阻隨之變化而變化。顯示儀表將會指示出鉑電阻產生的電阻值所對應的溫度值。
三、技術參數
熱電阻感溫元件在1000C時的電阻值（R100）和它在00C時的電阻（R0）比值R100/R0。
分度號Pt100：A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
W100=R100/R0=1.3850
1． 公稱壓力
一般是指在常溫下,保護管所能承受靜態外壓而不破裂,試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
2． 熱響應時間
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%的需的時間，稱為熱響應時間，用T0.5表示。
3． 熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10~100V任意值，環境溫度應在15~350C范圍內，相對濕度應不大于80%。常溫絕緣值應不小于100MΩ。
4． 熱電阻允許通過電流
通過鉑電阻的測量電流最大不超過5mA。
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2）雙支只生產B級
3）雙支為三線制引線

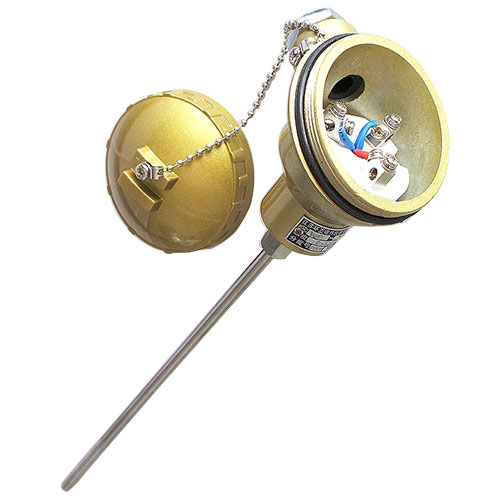

2.防水式接線盒
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2）雙支只生產B級。
3）雙支為三線制引線。
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。
2）雙支只生產B級。
3）雙支為三線制引線。
注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼
